LD2003型干式變壓器繞組溫控變送儀以先進的單片機為控制核心,采用Pt100鉑熱電阻溫度傳感器,并將其直接插入變壓器繞組線包,對其三相溫度進行測量和控制,并數字顯示變壓器三相繞組溫度及最高溫度顯示,同時輸出溫度模擬信號(4~20mA),若傳感器斷線或者短路,控制器將發出傳感器故障報警信號,該控制器還具備一路濕度測量或單相電壓測量功能以防濕度過高或電壓過低造成的故障。當變壓器跳閘時,具備存儲跳閘時的溫度的功能。具有RS485通訊功能。也可用于各種端子箱、斷路器機構箱、箱式變電站、各種開關柜、中置柜等的溫度監測及控制的場合。
1. 測溫范圍:0~120℃;
2. 整定范圍:全量程
3. 基本誤差:±1% %F.S;
4. 顯示:4位0.6”數碼管;
5. 讀數分辨率:0.5℃
6. 工作電壓:AC220±10%; |
7. 輸出接點容量:AC220V 5A;
8. 電壓輸出:DC 0~5V; 電流輸出:4~20mA;
9. RS485選項(ModBus規約);
10.外形尺寸:80(高)×160(寬)×120(深)mm;
11.開孔尺寸:152×76 mm(標準槽形表外殼尺寸) |
(1)在面板上按152×76mm開好矩形孔,將儀表從正面插入,將安裝件裝上,旋緊螺桿即可。

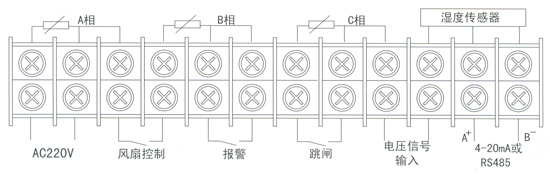

(2)機殼后面接線位置按接線圖所示,請嚴格按規定接線,配接的熱電阻型號與分度號必須與儀表所注明的分度號一致。

|
 |
|
|
|
|
