該產品具有動態模擬圖＋語音防誤提示＋溫濕度控制＋帶電顯示及閉鎖功能＋遠方 / 就地、分合閘、儲能操作功能，操作、顯示于一體，外形美觀、使用操作十分方便，可替代市場上的同類產品。
• 斷路器狀態顯示

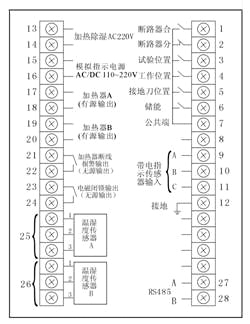

斷路器分、合閘，無源觸點輸入
斷路器合閘時，斷路器合閘觸點閉合，紅色垂直模擬條發光
斷路器分閘時，斷路器分閘觸點斷開，綠色模擬條發光
• 斷路器位置顯示
工作位置觸點閉合時，紅色垂直模擬條發光，顯示斷路器位于工作位置
試驗位置觸點閉合時，綠色模擬條發光，顯示斷路器位于試驗位置
工作、試驗位置觸點斷開時，紅色、綠色模擬發光條同時閃爍
• 接地開關位置顯示
無源觸點輸入閉合，紅色垂直模擬條發光，顯示接地開關合閘
無源觸點輸入斷開，綠色模擬條發光，顯示接地開關分閘
• 彈簧儲能顯示
無源觸點輸入閉合，紅色彈簧符號亮，顯示斷路器已儲能
無源觸點輸入斷開，綠色彈簧符號亮，顯示斷路器未儲能
• 高壓帶電顯示部分
LED 啟輝電壓（ KV ）：額定相電壓× 0.15 ～ 0.65
強制閉鎖起控電壓（ KV ）：額定相電壓× 0.65
當帶電顯示器處于無電狀態下，閉鎖才可解鎖。解鎖后閉鎖解除綠色指示燈亮
• 加熱除濕控制部分
加熱器電源： AC220V
控制方式：可帶 1 ～ 2 路加熱器：自動加熱時，將“加熱控制”開關撥至“自動”檔
當環境濕度≥ 90 ％ RH 時啟動加熱，≤ 75 ％ RH 時退出加熱
當環境溫度≥ 40 ℃時加熱無條件退出
需手動加熱時，將“加熱控制”開關撥至“手動”檔，加熱器加熱
斷線報警：任何一路加熱器斷線，報警指示燈亮
• 智能防誤提示功能
• 當斷路器不處于工作位置及試驗位置時，工作、試驗位置指示燈同時閃爍，如此時斷路器處于合閘狀態時（紅色垂直模擬條發光），則 “請分?jǐn)嗦菲鳌钡恼Z音提示，至操作者分閘操作后止。以防止操作者在斷路器合閘狀態時，誤強行推進手車至工作位置。
• 當斷路器不處于工作位置及試驗位置時（工作、試驗位置指示燈同時閃爍）或處于工作位置時（工作位置指示燈發光），如果接地開關誤被強制合閘致使接地合閘指示燈亮，則 “請分接地開關”的語音提示。
• 當上面兩條誤操作同時出現時，則斷路器分閘指示燈和接地開關分閘指示燈同時閃爍，并有“請分?jǐn)嗦菲�，請分接地開關”的語音提示。
• 分合閘功能
操控裝置面板上設有合閘、分閘按鈕（或轉換開關）和儲能按鈕，遠方 / 就地轉換開關。
• 通訊功能 ： RS485 接口； MODBUS 通訊規約。

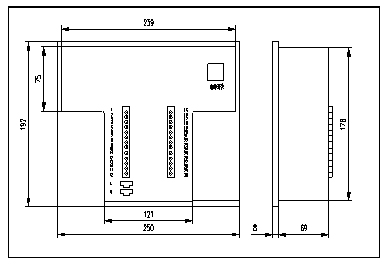

開孔尺寸：242×180
